Tabla de rugosidad de la superficie: la guía de ingeniería definitiva para la fabricación de precisión

Cuando analizamos la rugosidad de la superficie en Dazao, no solo hablamos del brillo estético de una pieza. Estamos discutiendo la Arquitectura Invisible que decide si un rodamiento aeroespacial de alta-velocidad dura 10.000 horas. O puede que se atasque en diez años.

EnMecanizado CNC, la impresión 3D y el moldeo por inyección, el acabado de la superficie suele ser la especificación de dibujo CAD más incomprendida. Un error común es pensar que cuanto más suave sea, siempre mejor. En Dazao, nuestros 20 años de experiencia-en el taller dicen lo contrario. Un acabado superficial incorrecto puede provocar fallos o desperdiciar dinero.

En esta guía, desglosamos conceptos clave de rugosidad de la superficie. Comparamos Ra y Rz. Cubrimos procesos de fabricación, costos y usos reales de ingeniería. Esto le ayuda a tomar decisiones informadas.

Qué esAcabado superficialen Mecanizado?

Para entender la tabla de rugosidad de la superficie, primero hay que entender qué es realmente una "superficie". En un mundo euclidiano perfecto, un avión es plano. En el mundo de la fabricación sustractiva, una superficie es un paisaje caótico de picos, valles y ondulaciones.

Rugosidad, ondulación y forma: diferencias clave en el acabado de la superficie

Un perfil de superficie es una señal compuesta de tres componentes geométricos distintos:

· Rugosidad (Perfil Primario):Estas son irregularidades de alta-frecuencia dejadas por el filo de una herramienta de corte. También pueden provenir de la arena de una muela abrasiva o de la impresión 3D capa por capa. Este es el ruido que medimos y cuantificamos usando Ra y Rz.

· Ondulación (Perfil Secundario):Estas son irregularidades-espaciadas más amplias. Los problemas macro suelen provocar ondulaciones. Estos incluyen vibración de la máquina, descentramiento del husillo, expansión térmica durante el corte y sujeción inestable del material. Puede tener un valor Ra bajo en una pieza extremadamente ondulada, lo que aún provocaría fallas en el sello.

· Forma (Error de Forma):Esta es la desviación total de la geometría prevista. Por ejemplo, un cilindro puede tener una ligera conicidad. Un plato plano puede tener una ligera curvatura.

¿Qué es el recubrimiento superficial y por qué es importante en el mecanizado?

The Lay es la dirección del patrón de superficie predominante. ¿Por qué esto es importante para su DFM (Diseño para Fabricación)?

· Lay longitudinal:Si las marcas de la herramienta van paralelas a la dirección del movimiento, minimizan la fricción.

· Tendido Radial/Circular:Se ve con frecuencia en el planeado, donde la fresa crea arcos giratorios.

· Diseño rayado-cruzado:Imprescindible para los cilindros del motor (bruñido) para asegurar la retención de aceite.

En Dazao, no sólo alcanzamos el número en la tabla; orientamos el Lay al movimiento funcional de tu parte.

Explicación de los parámetros de rugosidad de la superficie (Ra, Rz, Rq y más)

El error más importante en la ingeniería moderna es la excesiva-confianza en Ra (promedio de rugosidad). Si bien Ra es la lengua franca de la industria, es una métrica promedio que a menudo oculta la verdad.

¿Qué es Ra en la rugosidad de la superficie? Definición, fórmula y limitaciones

Ra es la media aritmética de todas las desviaciones del perfil con respecto a la línea media. Excelente para control de calidad general porque es estable y repetible.

Sin embargo, Ra sigue sin saber qué forma adoptan los picos. Una superficie con picos afilados en forma de agujas-y una superficie con picos redondeados en forma de colinas-pueden tener el Ra. Los picos afilados destruirán el sello de plástico acoplado; los redondeados no lo harán.

¿Qué es Rz y por qué es importante para el rendimiento del sellado?

Rz mide la distancia promedio entre los cinco picos más altos y los cinco valles más profundos.

Información de ingeniería de Dazao: para piezas hidráulicas, sellos de vacío y accesorios de alta-presión, solo importa Rz. Una sola ranura profunda (una vía de fuga) puede permitir que el fluido pase por un sello. Ra promediaría ese valle y le daría un pase, pero la pieza tendrá fugas en el campo.

Rq (rugosidad RMS): cuando la sensibilidad importa más que los promedios

La raíz cuadrática media es más sensible a altibajos ocasionales que Ra.

El estándar en la industria óptica y para componentes de espejos y vidrios de alta-precisión.

Parámetros avanzados de rugosidad de la superficie: Rsk (asimetría) y Rku (curtosis)

Para ayudar a que su diseño alcance un alto nivel de EEAT, considere lo siguiente.

Rsk (asimetría):Esto indica si la superficie es más dominante-de pico o{1}}de valle. Una inclinación negativa (más valles) es ideal para superficies deslizantes lubricadas porque los valles actúan como depósitos microscópicos de aceite.

Rku (kurtosis):Esto mide la punta. Un valor de curtosis de 3 es una distribución gaussiana. Un valor superior a 3 significa que la superficie es abrasiva y provocará un rápido desgaste inicial (el período de rodaje).

Tabla de rugosidad de la superficie (grados Ra, Rz, N y métodos de mecanizado)

(A continuación se muestran los datos básicos para la referencia técnica de Dazao. Tenga en cuenta la inclusión de los multiplicadores N-de calificación y costo).

Explicación del estándar de rugosidad superficial ISO 21920

La mayoría de los "Tablas de rugosidad de superficies" en la web están desactualizados y aún hacen referencia a ISO 4287. En Dazao, nos enorgullecemos de estar a la vanguardia de los estándares de metrología. En 2021, ISO lanzó la norma ISO 21920 para reemplazar la antigua 4287.

¿Por qué el cambio?

Engineers built the old standard for an era of analog stylus meters. The new standard supports Optical Profilometry and digital data processing.

· Configuración de filtro (corte-off):El nuevo estándar redefine cómo calculamos la longitud de "corte-(λc). En el pasado, los ingenieros a menudo ignoraban el límite-. Esto llevó a diferentes mediciones para el proveedor y el cliente.

· Enfoque funcional:ISO 21920 vincula los números en papel con la función real de la pieza. Si su proveedor actual no es ISO 21920, se está quedando atrás de la curva global.

Cómo los diferentes materiales afectan el acabado de la superficie?(Aluminio, Acero, Titanio)

No se puede especificar un Ra 0,4 en cada material y esperar los mismos resultados.

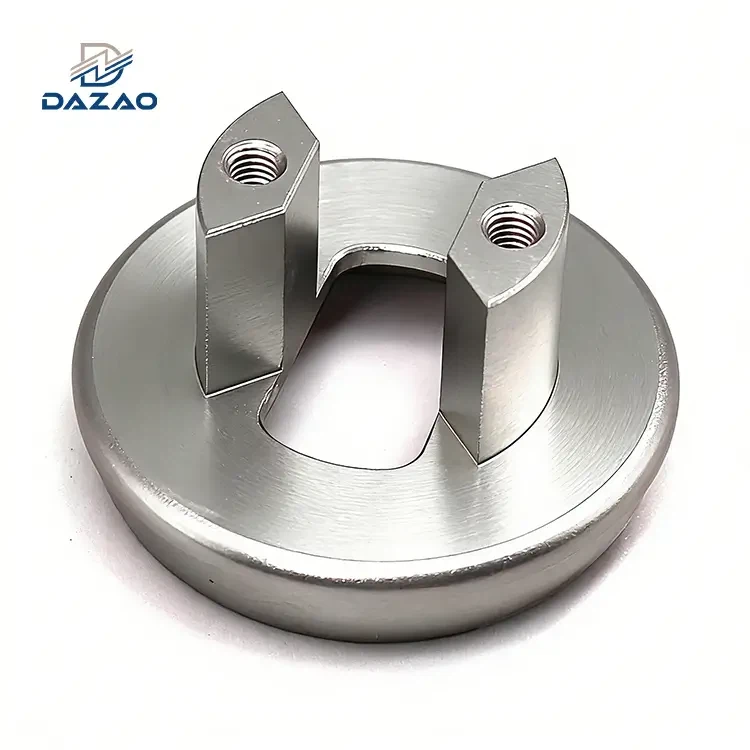

Aluminio(6061-T6, 7075): Gestión de bordes acumulados y manchas

El aluminio es blando y tiene un alto coeficiente de expansión térmica. Si la herramienta de corte no está "pulida-como un espejo" y las RPM no son lo suficientemente altas, el aluminio se manchará en lugar de cortarse. Esto crea un-borde reconstruido (BUE), que arruina el acabado de la superficie. Utilizamos herramientas recubiertas de carbono similar al diamante (DLC) para lograr Ra 0,4 en aluminio sin pulido secundario.

Acero inoxidable(304, 316L): Superación del trabajo-Endurecimiento en el acabado

El acero inoxidable es un material extremadamente duradero. Si la herramienta permanece en la superficie aunque sea un milisegundo de más, la superficie de trabajo-se endurece.

Entonces resulta imposible terminar con un Ra bajo. Usamos refrigerante de alta-presión a través-del husillo para eliminar el calor rápidamente. Esto ayuda a mantener un acabado N6 consistente.

Titanio: Desafíos de módulo bajo-en piezas aeroespaciales de paredes delgadas-

El titanio es flexible. Cuando la herramienta empuja contra él, el material retrocede rápidamente. Esto hace que lograr un valor Rz fino sea increíblemente difícil en piezas aeroespaciales de paredes delgadas-. Utilizamos portaherramientas especializados en amortiguación de vibraciones-para contrarrestar esta vibración.

Costo del acabado superficial frente a rugosidad (Ra 6,3 a 0,05 explicado)

Hay una "pared" en Ra 0,8 (32 µin).

Curva de costo de rugosidad superficial: por qué Ra 0.4 es caro

· De Ra 6,3 a 1,6:El aumento de costos es lineal. Se trata principalmente de tasas de alimentación y tiempo de ciclo.

· De Ra 1,6 a 0,8:La curva de costos comienza a inclinarse hacia arriba. Debemos introducir insertos "Wiper", reducir las expectativas de vida útil de la herramienta y realizar inspecciones a mitad del proceso-.

· Por debajo de Ra 0,4:El costo se dispara. Ya no estás "mecanizando"; estás "terminando". Esto requiere una configuración separada en una máquina rectificadora o mano de obra de un maestro pulidor.

¿Cómo reducir los costos de mecanizado con la zonificación del acabado superficial funcional?

Evite definir un único acabado superficial general para toda la pieza. Ayudamos a nuestros clientes a utilizar la Zonificación Funcional:

· Superficies de acoplamiento: Ra 0,8

· Ranuras de sello: Rz 3.2

· Superficies expuestas/estéticas: Ra 1,6

· Bolsillos internos/ocultos: Ra 6.3

Al diferenciar estas zonas, hemos ayudado a los clientes a reducir sus costos de BOM (lista de materiales) hasta en un 40 %.

Cómo los tratamientos superficiales afectan la rugosidad de la superficie (anodizado, pulido, granallado)

¿Qué sucede después de que se detiene la máquina CNC? El pos-procesamiento puede salvar o destruir el acabado de la superficie.

Granallado:A menudo se utiliza para ocultar marcas de mecanizado. Sin embargo, el granallado aumentará el Ra de una pieza finamente mecanizada. Si tiene un acabado Ra 0.8 y luego lo chorrea con cuentas, probablemente terminará con un acabado mate Ra 2.0.

Anodizado (Tipo II vs Tipo III):El anodizado duro (Tipo III) forma una capa gruesa de óxido de aluminio. Esta capa sigue la topografía original pero agrega su propia "veta". Generalmente, se debe suponer un aumento de Ra del 10 al 20 % después del anodizado duro.

Electropulido:El salvador de la industria médica. Elimina "micro-picos" mediante un proceso electroquímico. Esto reduce el Ra y crea una superficie lisa y químicamente limpia.

Cómo se mide la rugosidad de la superficie (herramientas y métodos)

Si no puedes medirlo, no lo posees. Nuestro laboratorio de calidad está equipado con:

· Perfilómetros Stylus (contacto): para obtener datos Ra/Rz fiables y resistentes sobre piezas estándar.

· Microscopía Confocal (Sin-Contacto): Para materiales delicados o cuando necesitamos un mapa 3D de la superficie (parámetros S-).

· Comparadores visuales: para controles rápidos-durante el proceso de producción para garantizar que no se haya producido desgaste de las herramientas.

Cómo la velocidad de avance y el radio de la herramienta afectan la rugosidad de la superficie?

Muchos ingenieros miran una tabla de rugosidad de la superficie y asumen que la máquina simplemente "produce" ese número. Sabemos que el acabado superficial es un resultado matemático de la geometría y el movimiento de la herramienta.

Rt y Ra de la velocidad de avance y el radio de la punta

Paratorneadoymolienda, puedes calcular la altura teórica del pico-al-valle (Rt) utilizando la velocidad de alimentación (f). También necesita el radio de la punta de la herramienta (r).

Y la media aritmética (Ra) es aproximadamente:

La visión de la ingeniería de Dazao:

Para reducir a la mitad su valor Ra, tiene dos opciones:

· Reduzca la velocidad de avance (f) a la mitad, lo que duplica el tiempo (y el costo) de mecanizado.

· Aumente el radio de la punta de la herramienta (r). Sin embargo, un radio mayor aumenta la presión de la herramienta y puede causar "vibración" (ondulación) en piezas de paredes delgadas-.

Aquí es donde los maestros maquinistas de Dazao se ganan la vida-equilibrando el radio y la alimentación para cumplir con sus especificaciones sin gastar demasiado dinero.

Requisitos de acabado superficial por industria (aeroespacial, médica, hidráulica)

Diferentes industrias tienen requisitos ocultos que no aparecen en una tabla de rugosidad superficial estándar.

Aeroespacial: vida fatigada y aumentos del estrés

En el sector aeroespacial (por ejemplo, palas de turbinas o trenes de aterrizaje estructurales), una superficie nunca es sólo una superficie. Un acabado rugoso (Ra > 3,2) actúa como una serie de elevadores de tensión. Bajo cargas cíclicas, las grietas se inician en el fondo de estos valles microscópicos.

Protocolo aeroespacial de Dazao: A menudo utilizamos Shot Peening después del mecanizado. Este método golpea la superficie con pequeños medios esféricos.

Crea tensiones residuales de compresión. Estas tensiones sellan los valles en el perfil de rugosidad. Esto puede prolongar en gran medida la vida útil.

Médico: biocompatibilidad y retención de bacterias

Para los implantes ortopédicos (articulaciones de la cadera, tornillos óseos), el valor Ra es una cuestión de vida o muerte.

· La Trampa:Si una superficie es demasiado lisa (Ra < 0,05), es posible que las células óseas no se adhieran (osteointegración).

· El Peligro:Si es demasiado rugoso (Ra > 0,8), los valles pueden albergar bacterias resistentes a la esterilización.

· La solución de Dazao:Utilizamos el acabado de barril centrífugo para crear un acabado isotrópico no-direccional. Cumple con estrictos requisitos médicos Rz.

Hidráulica: la superficie "asesina de sellos"

En los cilindros hidráulicos, el vástago del pistón debe ser lo suficientemente liso para evitar el desgaste del sello. También debe ser lo suficientemente áspero como para contener una fina película de aceite.

El punto ideal: un Ra de 0,2 a 0,4 µm es el estándar. Pero lo más importante es que debes controlar la Rmax. Una sola punta puede romper un sello de poliuretano de alta-presión, lo que provoca fugas de fluido catastróficas.

Defectos comunes del acabado superficial y cómo solucionarlos

Cuando una pieza se sale de la máquina y no cumple con el estándar Dazao, buscamos estos cuatro Surface Killers:

1.Charla (ondulación):

· Apariencia:Ondas periódicas o "rayas de tigre".

· Causa:Falta de rigidez en el montaje o resonancia armónica.

· Solución:Modifique la velocidad del husillo (SSV - Variación de velocidad del husillo) o utilice fresas de extremo de hélice-variable.

2.Desgarro (BUE - Construido-Borde superior):

· Apariencia:Una superficie desplumada o sin brillo, parecida al papel de lija-.

· Causa:La velocidad de corte es demasiado baja. el material se está soldando a la punta de la herramienta.

· Solución:Aumente la velocidad de corte (Vc) y cambie a un revestimiento PVD de alta-lubricación.

3.Marcas de alimentación:

· Apariencia:Hilos visibles en la pieza.

· Causa:La velocidad de avance es demasiado alta en relación con el radio de la punta.

· Solución:Utilice una plaquita Wiper, que tiene una pequeña área plana en el filo para eliminar las marcas de avance.

4.Bruñido:

· Apariencia:Una superficie brillante pero manchada.

· Causa:La herramienta está desafilada y frota en lugar de cortar.

· Solución:Cambio inmediato de herramienta y comprobación del endurecimiento-del material.

Impacto ambiental del acabado de superficies en la fabricación

Como fabricante responsable, Dazao también considera la sostenibilidad de las especificaciones de superficie. El acabado de alta-precisión (esmerilado, lapeado, pulido) utiliza mucha energía.

También produce virutas. Las virutas son polvo fino de metal mezclado con refrigerante. Las virutas son más difíciles de reciclar que los chips CNC estándar.

Nuestro consejo:
Al utilizar Ra 1,6 en lugar de Ra 0,4, donde todavía funciona, se puede reducir la huella de carbono en aproximadamente un 25 %. Esto supone menos tiempo de máquina y menos desperdicio de consumibles.

Parámetros de rugosidad de superficies 3D (explicación de ISO 25178)

El mundo está pasando de la medición de superficies 2D (perfil) a 3D (área). Esta es la norma ISO 25178.

Sa (rugosidad promedio de área): en lugar de una sola línea, medimos un área cuadrada.

Sp (Pico Máximo): Esencial para identificar "rebabas" o puntos altos en piezas metálicas impresas en 3D.

Sv (Valle Máximo): Imprescindible para comprobar los depósitos de lubricante.

En Dazao invertimos en interferometría de luz blanca (WLI). Esto nos ayuda a ofrecer mapas de superficie completos en 3D para partes de misión-crítica.

Conclusión

La tabla de rugosidad de la superficie es más que un conjunto de números; es una hoja de ruta para el éxito de la ingeniería.

Creemos que la transparencia es la clave para una asociación exitosa. Al saber que un acabado Ra 0.8 cuesta más que un acabado Ra 3.2, diseñará mejor. También diseñas mejor cuando sabes cuándo usar Rz en lugar de Ra.

Nuestra misión es cerrar la brecha entre el "Diseño Digital" y la "Realidad Física". Ya sea que se trate de vibraciones en una pieza aeroespacial de titanio, nuestro equipo de ingeniería puede ayudarlo.

También podemos ayudarle a reducir el coste de una carcasa para automóvil.
